寶鋼湛江鋼鐵項目是廣東鋼鐵產業結構優化調整的龍頭項目，是廣東適應經濟發展新常態、推動產業轉型升級的標志性重大項目，同時也是湛江經濟跨越發展的重要引擎。該項目承載著湛江的希望和寶鋼二次創業的夢想，湛江市委、市政府一定采取切實有效的措施，抓緊解決項目建設中遇到的資金、用地等突出問題，加快推進東海島鐵路、口岸等基礎設施和外圍配套設施建設，全力以赴為項目快速建設提供最優質的服務和保障，著力打造世界一流的環保型鋼鐵基地。同時，進一步延伸產業鏈，形成規模化的鋼鐵產業集群，實現產城融合發展，推動湛江加快崛起。
利用高科技不斷提升生產、調度、監控環節的可靠性和實時性，構建綜合、實時的指揮監控平臺，并通過大屏幕拼接顯示系統對龐大的數據信息進行顯示和監控，成為現代化鋼鐵企業發展的新需求。在湛江鋼鐵項目指揮部監控中心，全廠管理控制中心工程（全廠能源）、全廠通信工程（全廠安保、全廠運輸、生產管控）綜合用調度大屏用于顯示廠區各部門的生產、調度、運維等系統數據，同時也便于對各個生產流程做到實時監控，確保安全。
臺達DVS-67系列DLP顯示單元的投影光機的RGB三基色LED光源采用3組6點陣冗余的LED光源模塊，每種顏色分別各由1組6個獨立電源點陣式LED燈組裝置構成，不僅大幅提升了光機亮度，而且由于共有18個獨立的RGB三色LED燈泡，當其中某一個或某一組燈泡發生故障時，其余LED燈泡仍然能夠繼續提供輸出，不會影響單元的正常顯示，并可保持圖像的關鍵色彩信息。每個LED燈組采用獨立電源模塊驅動，因此顯示單元不會出現黑屏故障。
1. 每路信號通過獨立處理器處理，采用網絡作為信號傳輸交換通道。可支持多達數百路信號的接入和顯示輸出；
2. 整個系統的計算分散在各個處理器中，每路信號都是獨立通道處理，可確保所有信號的實時性；
3. DVCS分布式系統的SRIS超高分處理器可支持高達102400*7680分辨率信號點對點像素顯示，通過DVCS系統超高分可視化平臺對湛江鋼鐵多種生產監控數據信息進行處理整合，以圖形化、組態化、超高分、超大畫面的方式在大屏幕上進行實時動態顯示；
4. 全數字化圖像處理與無損傳輸，無任何干擾，因此圖像品質極佳；
5. 所有信號利用網絡傳輸、交換和連接，所有接入該網絡的信號源都可以在拼接墻上顯示，因此系統構架靈活，可擴展性很強；
6. 每個處理器只負責一路信號，某個處理器故障不會影響其它處理器及系統正常運行；
7. 不需要大量VGA、DVI電纜，系統電功率消耗很低，綠色環保；
8. 支持多組顯示終端接入、集中管理及控制功能。
在該項目中，用戶選用臺達DVCS分布式圖像控制系統作為用戶諸多專業監控管理及應用系統信號的接入與整合的處理核心，正是基于DVCS分布式控制系統強大的圖像處理功能及超強的信號接入能力，可以很好的滿足安全生產調度指揮中心對分布不同區域的子系統的高度集成需求。同時，DVCS具有獨特的獨立信道高帶寬傳輸技術，整個系統除了更加穩定可靠，擴展性強外，更加有效的克服了傳統的視頻傳輸模式對距離的限制。 |
|
項目方案

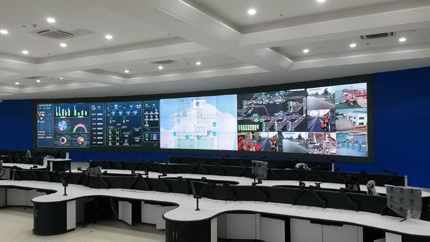

臺達集團-中達電通根據湛江鋼鐵項目對監控中心綜合用調度大屏的招標要求并結合實際需要，提供了一套67寸3行×16列的監控顯示系統，采用了臺達DVS-67系列DLP顯示單元并選用臺達全球首創的DVCS分布式圖像顯示控制系統，為湛江鋼鐵提供了最優化的解決方案。
同時，DVS-67系列DLP顯示單元采用1+1冗余電源系統，兩套電源系統可接兩個獨立電網供應電源，其中一個電網或電源發生故障時，另一電源可實時自動切換不中斷供電，無切換時間，同時電源系統可自動報警通知控制系統電源故障。采用模塊化可抽換式設計允許熱插拔，用戶可以在不關機的情況下熱插拔更換新電源。
由于項目中大屏幕顯示系統規模較大，且需要被多個生產管理部門使用，因此，整套圖像控制系統的信號處理能力及超高分辨率可視化顯示功能如何，成為選擇的關鍵。選擇臺達DVCS分布式圖像控制系統作為核心控制，擁有如下顯著優勢：
除此之外，項目中還應用了臺達DVSweb視訊智能監測系統，DVSweb視訊智能監測系統是針對DLP大屏幕系統設備安全運行的實時監測系統，可不間斷實時監測顯示設備工作狀態并提供多種報警方式，使系統的可能故障能夠被有效提前處理維護，減少系統故障率，全面保障大屏幕顯示系統長期安全穩定運行。
項目總結
湛江鋼鐵項目監控中心綜合調度大屏作為一個高度集成化的生產管理系統，各子系統之間有著密不可分的信息集成和數據交換，以基于規則的分型調度模型為基礎構建生產調度系統，通與其它子系統的緊密集成可以實現集成調度。生產調度系統通過與其它子系統之間的數據共享、功能集成，達到獲取生產現場數據、提高實時狀態監控能力的目的。
目前，湛江鋼鐵項目監控中心綜合用調度大屏已經投入營運，臺達提供的DVCS分布式圖像顯示控制系統運行良好，得到了湛江鋼鐵用戶的高度肯定。 |
