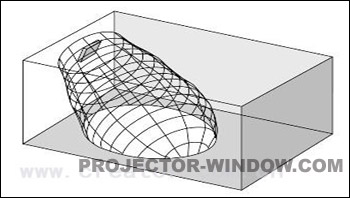

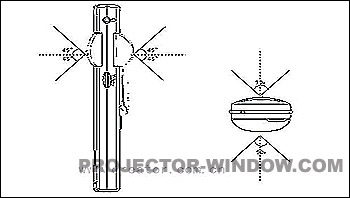

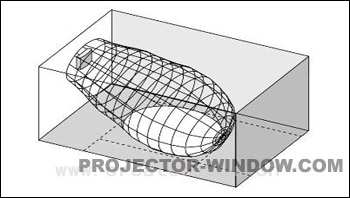

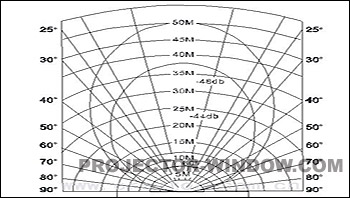

CREATOR輻射面板的輻射區域呈錐體狀（±22.5°），即隨著距離的增加，發射光區域的直徑也相應增大，直至超過某一極限，此時紅外光能量已不足以接收信噪比高于40dB的音頻信號，具體參閱圖2。
2、同聲傳譯系統設計時需要考慮的幾個因素：
1）、座位排列
如果精確地將輻射面板的發射二級管與接收機的接收二級管對準，即可收到最佳的傳輸信號。如果輻射面板或接收機脫離了光軸，那么接收的能量將下降，但是在上述區域內，只要接收機沒有直接與輻射面板屏蔽（例如由代表自己的身體所遮掩或有物體擋在接收器前面），能量就仍是充足的。

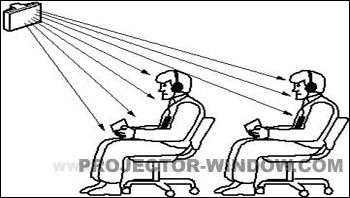

要確保最佳的傳輸信號，就必須使輻射面板的空間位置排列適合座位的排列。理想的方法就是使紅外光在前面直射到各個代表的座位上。這是一個輻射面板安裝的設計指導方向。
顯然我們應該更趨向于將輻射面板安裝成圖4的方式。但是實際工程安裝其實很難完全達到圖4的發射和接收效果，這時我們需要適當借助反射信號來完成信號的覆蓋。
圖090914-35
在圖5中，該代表接收器不僅僅接收直射信號，同時還將接收到各處傳遞過來的反射信號，這種情況中的反射信號能增強信號強度。
|

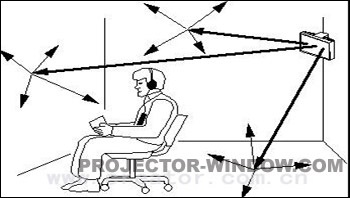

在圖6中，該代表接收器僅僅靠各處傳來的反射信號來解決信號接收的問題。相對來說這種情況下的接收效果較直射信號效果略差，但是信號的能量依然充足。
2）、可安裝輻射面板的位置及安裝高度
一般來說，紅外輻射面板應安裝在代表座位上方盡可能高的位置，應盡可能充分利用房間的高度。理想的安裝面是天花板或安裝在照明道之類的支撐結構上。
輻射器安裝得越高，在陰暗區域內的接收不會完全降至零，因?yàn)榧t外光可被反射（與可視光完全一致），因而可在陰影區域內以漫射光的形式出現。但這種情況下，接收質量極差。
在簡直無法將輻射器安裝在現有的天花板、墻壁或承載結構上時，必須根據上述原則將其緊固安裝在房間的合理位置上。
3）、光線條件
明亮的光線會降低輻射器的效果-更確切地說，是光線中的紅外線成分造成了這種效果。從別的光源發出的未經調制的紅外線（此光線未轉換未音頻信號的載波頻率）會被接收器當作不明信號（噪聲）拾取。為保證要求的信噪比不低于40
分貝，高噪音就需要以提高信號水平來得到補償，這樣信號必須以高強度傳送，勢必要求更大的或更多的輻射器來完成工作。通過測量接收的信號便可能確定在整個紅外線區域是否達到了要求的信噪比。
建議不要超過以下列及的光線最大強度：
白熾燈：1000LUX
自然光：2500LUX
熒光燈；1250LUX
當光線較強時，大都需要額外安排輻射器。在作計劃時，要考慮到在舞臺附近或錄制節目的過程中，會遇到更強的光線。
所以越亮的環境中，要求將輻射功率調至高檔位。
4）、墻體、天花板和地板、窗簾的表面
紅外線和可見光一樣，可以明亮、光滑的表面反射，而被黑暗、粗糙的表面吸收。反射光對信號的
傳送通常具有積極作用---它不會產生任何破壞性干擾。在有明亮光滑表面的房間里要求輻射器的功率要低于有黑暗、粗糙表面如地毯和窗簾的房間。
另外在不同質地的地表面反射結果也存在明顯差異，這都是同聲傳譯系統設計時應該考慮到的問題。
|
5）、電干擾源
最可能的干擾源是HF 熒光燈（有時也稱節能燈）。熒光燈裝有HF 穩壓器，它會對紅外線設備產生影響。熒光燈由頻率為28
千赫的方波起動，它會產一個很強的一次諧波，對總控制臺發射的低頻紅外頻道（即從最低頻道28KHZ
左右）產生干擾，而高頻道并無影響。所以CREATOR設計時，避開了這一波段，0 通道選用了5KHZ，1
通道就選用了95KHZ（0，1 間隔為80KHZ，避開了干擾區域，從二通道開始就使用135KHZ 并采取40KHZ
的間隔，到第9
通道為415KHZ。對那些具有可調光功能的熒光燈，也許影響會很厲害。在這些情況下，仍然可以在頻道高頻道使用紅外系統來避開干擾。所以應盡可能避免在有紅外線傳送系統的會議室中采用HF
熒光燈。如果無法避免，應改用較高的頻道來傳送信號。
3、幾種不同角度安裝的覆蓋效果

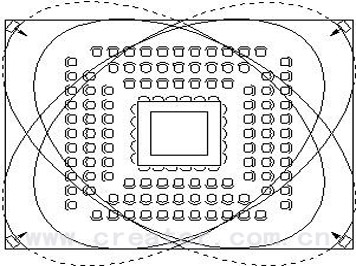

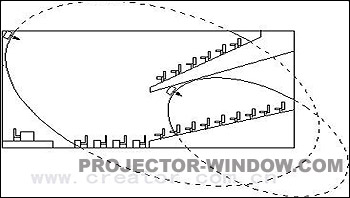

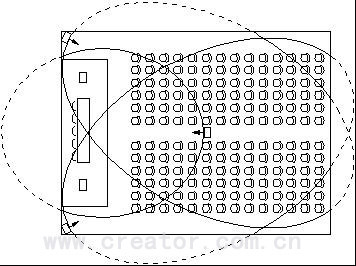

4、幾種典型空間輻射面板安裝設計參考

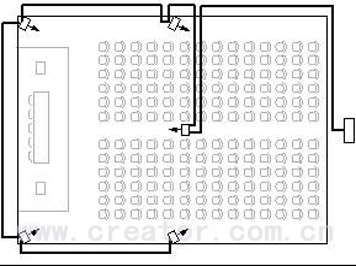

5、紅外輻射面板連接電纜的處理
這是一個極容易忽略的問題。對于同一結構的場地，輻射面板的數量及位置固定，連接電纜可能出現多種方案。見圖14、15。
|
