隨著數字化信息顯示技術的不斷發展，公安、電力、交通、水利、政府等行業對大屏幕顯示的需求越來越多，用戶需要在大屏幕拼接墻上集中顯示、監控和管理的信息數量和種類日益俱增，同時，網絡化也使各行業提出了上下級、不同區域間實現信息共享的要求，而傳統的、集中式大屏幕拼接圖像處理器已不能滿足上述要求。
|

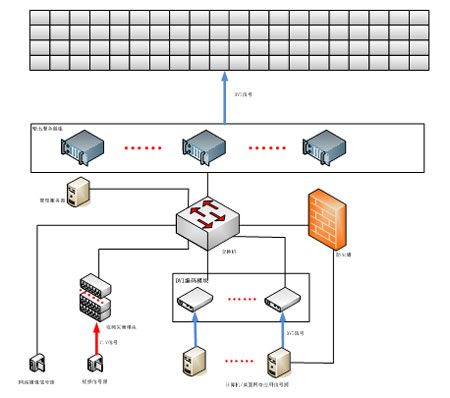

GQY基于IP網絡分布式拼接控制系統圖 |
為了克服集中式處理器的局限性，適應新的市場發展趨勢，GQY推出了最新一代的多屏圖像處理系統——IP網絡分布式拼接控制系統，由RGB采集部分、視頻處理部分、IP視頻處理部分、控制服務器、以及輸出服務器、以太網數據交換機等組件構成，整個系統采用分布式架構，將視頻與計算機RGB信號的采集、處理與顯示分散于不同的處理單元，在控制單元的統一管理控制下進行同步實時處理，協調地完成信息處理任務。采用分布式處理技術不但滿足接入與實時顯示大數據量、多個信號源的需求，同時實現了不同大屏幕拼接系統間的信息共享，無論系統間距離多遠，均可實現將信息顯示擴展為跨地區顯示。
基于IP網絡分布式拼接控制系統主要優勢：
系統構架靈活，超強信號接入及顯示能力，基于IP網絡分布式拼接控制系統基于IP網絡靈活交換連接，不僅支持計算機DVI/RGB和復合視頻輸入，同時支持720p、1080p高清數字信號，以及H.264、MPEG-1/2/4、MJPEG等編碼標準的數字IP流媒體視頻信號的直接輸入和處理顯示。所有信號源可無限擴展輸入（取決于網絡交換規模），支持任意規模的拼接墻，突破顯示區域的界限，所有信號均可以在全屏范圍內任意位置、任意大小開窗口顯示，所有視窗均可以任意縮放、任意疊加。
全數字化高品質圖像顯示：基于IP網絡分布式拼接控制系統，各種信號的編碼處理、網絡傳輸、以及解碼顯示全部采用數字化處理，確保信號沒有噪聲干擾，并可被無衰減傳輸至很遠的距離，實現高品質圖像顯示效果。
分布式架構，系統穩定可靠：整個基于IP網絡分布式拼接控制系統的信號處理分散在各個處理模塊中，某一臺處理模塊出現故障只影響該路信號或局部顯示，并不影響其它模塊的穩定工作，可靈活地將某一路或多路信號切換到其他通道進行顯示，有利于整個大屏幕系統的應急顯示，具有高度可靠的系統性能。
信號的共享和異地調用：基于IP網絡分布式拼接控制系統是一個完全基于IP網絡的全網絡系統，基于這一特性，系統即具備了網絡具有的互聯性，可通過IP網絡從一個系統傳輸信號到另一個系統，使多個大屏幕拼接顯示系統之間實現信號源的互聯共享，從而實現信號的遠程異地互通調用顯示，為數字城市、應急指揮等行業提供了領先的解決方案。
全網絡架構，系統安裝便捷：基于IP網絡分布式拼接控制系統采用全網絡架構，各信號處理器之間完全通過網絡連接，信號處理器可在信號源和顯示設備處最近距離安裝，使信號傳輸線纜最短，充分保證信號圖像顯示質量。這對于拼接規模較大的顯示墻具有重要的意義。
系統超長無故障時間：基于IP網絡分布式拼接控制系統各類處理器均具有超長的平均無故障時間（MTBF），且具有通用性，可簡單快速地更換掉故障處理器，使MTTR（平均故障維護時間）縮到極短，更換處理器時不會影響網絡正常運行，實現真正的熱插拔。
系統擴展性強：基于IP網絡分布式拼接控制系統的各類處理模塊均可根據實際需要隨時任意增加，必要時增加交換機，從而增強整個系統的擴展能力。不需對擴展應用進行二次開發，降低系統擴展費用。
綠色環保：基于IP網絡分布式拼接控制系統中所有輸入處理器間的聯接均采用CAT網絡電纜，與傳統的傳輸模擬信號的多軸線纜及傳輸DVI數字信號的光纖延長線相比，極大地降低了指揮控制中心的布線成本。同時，減少模擬電纜的使用意味著減少了其在制造中和廢棄后對環境的污染。
簡捷直觀的控制操作：基于IP網絡分布式拼接控制系統控制軟件采用B/S架構，為信號輸入、輸出及顯示設備的管理及控制提供了簡單、直觀的圖形操作界面。并可對顯示內容進行預案設置、存儲和調用，并且可以設置顯示預案自動定時執行。支持遠程網絡控制，支持大屏幕分區管理，支持多人同時對大屏幕進行調度和管理，支持多級管理權限劃分。
系統架構描述：
1．輸出端采用服務器架構，單臺輸出支持至24路
2．輸入端采用采集模塊，工業化生產，穩定可靠，升級方便
3．輸出端一般可直接解碼流媒體攝像以及桌面應用信號
系統優勢：
1．兼顧考慮到架構1和架構2 的優缺點，前端采用編碼模塊結構，后端采用最大每臺支持24路輸出X86服務器架構
2．前端采用編碼模塊，解決了架構2的分布式部署問題，便于分布式系統的實施。
3．后端采用X86服務器架構，解決了架構1的不適用于網絡攝像信號接入的問題，同時利用強大的處理器以及多屏輸出，解決了架構2的設備節點多以及多設備間同步性問題。同時選擇了windows系統，也使得用戶較易維護和使用。
4．計算機采用JPEG編碼，延時幾乎為0，用戶可直接面對大屏幕即時操作。計算機信號輸入端采用采集盒方式，每個采集盒處理一路RGB信號，采集盒體積小，分布式部署靈活。
5.GQY分布式網絡圖像處理顯示系統克服了傳統集中式控制大屏幕拼接顯示系統控制信號和處理能力的局限性，將為應用領域帶來革命性的改變，成為當今大屏幕顯示領域最先進、安全的信號處理方式。GQY分布式網絡圖像處理系統在大屏幕拼接領域的應用真正迎合了市場的發展趨勢，將為整個行業帶來前所未有的益處。
GQY基于IP網絡分布式拼接控制系統克服了傳統集中式控制大屏幕拼接顯示系統控制信號和處理能力的局限性，將為應用領域帶來革命性的改變，成為當今大屏幕顯示領域最先進、安全的信號處理方式。GQY基于IP網絡分布式拼接控制系統在大屏幕拼接領域的應用真正迎合了市場的發展趨勢，將為整個行業帶來前所未有的益處。
|
