Trimble（天寶）導航公司是美國一家從事測繪技術開發和應用的高科技公司，主要從事各類用于地理勘察、測繪、公共安全、農業、建筑和資產管理等行業的導航技術和產品的研發及制造。在其科羅拉多州，威斯敏斯特市的高
4 層，總面積 125,000 平方英尺的新辦公樓內，新建多個可分離式培訓區域和 37 個小型會議室。
K2 Audio 負責樓內視音頻系統的設計，安裝則由業界的系統集成專家 Whitlock
負責。經過和用戶方以及大樓設計者的溝通，K2 Audio 選用了 Extron XTP Systems®
和 TouchLink® 觸摸屏，來為整個大樓提供可靠的信號路由及便捷的系統控制。
“產品性能固然重要，但因 Trimble
長期以來深受體不穩定的視音頻產品困擾，因此針對本項目，我們更為關注的是產品的品質和穩定性，”K2
Audio 高級顧問 Kevin Hodgson
提到。“為了確保整個視音頻系統的高品質和可靠性，我從開始便推薦使用 Extron XTP
系統和控制產品。”
“ 為了確保整個視音頻系統的高品質和可靠性，我從開始便推薦使用 Extron XTP 系統和控制產品。”
- Kevin Hodgson, K2 Audio 高級顧問
XTP 系統為可分離式區域提供了極大的靈活性

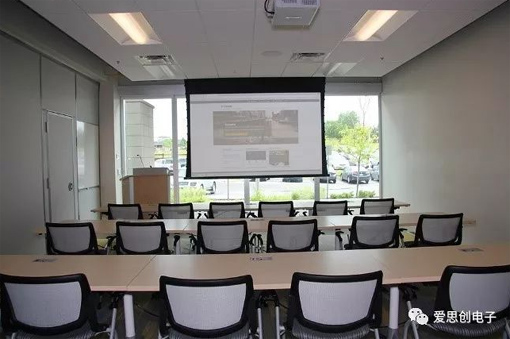

可分離式的培訓區域可分隔為三個不同的房間。除了用作培訓，也可被用作常規公司會議，規模也可從供應商洽談，到大型集會活動。
每個隔間均配備高分辨率的 Panasonic® DLP
投影機以及配備視音頻連接和鵝頸麥克風的便攜式講臺。多個地插盒方便講臺根據隔間的大小及座位的安排來定位。
Extron XTP CrossPoint 1600
矩陣切換器可將視音頻、雙向控制和以太網擴展信號路由至整個空間的不同位置。K2 Audio 選擇 XTP
系統有多重原因。它們的可靠性在業界有著良好的口碑，可支持的信號傳輸距離遠遠超出項目的需求，同時方便集成。此外，XTP
CrossPoint® 矩陣切換器采用模塊化設計，方便 Trimble 未來對系統進行升級。
XTP® HDMI 輸入板可為有線電視調諧器和藍光播放器提供本地連接，同時 XTP CP 4i
雙絞線輸入板可支持遠程任意位置的地插盒連接。XTP CP 4o SA
模擬立體聲音頻輸出板則可將系統音頻路由至房間的擴聲系統。
Whitlock 超進度完成了安裝。“ 對 XTP
系統的安裝我們有著豐富的經驗，它們從安裝到調試和運行真的超乎想象的簡單。” Whitlock 項目經理
Dean Jensen 說到。
為滿足 Trimble 對連接和規格的要求，用戶輸入端需同時支持 HDMI 和傳統 VGA
信號源，且支持地插盒安裝。Extron XTP T UWP 202
雙路輸入發送器滿足了這一需求。自動切換功能為非托管位置的信號選擇帶來極大的便利性，無需用戶進行交互式操作。事實證明發送器的
EDID 和音頻加嵌配置功能也簡化了技術人員的操作，大大提升了安裝效率。
安裝在每臺投影機上方的 Extron XTP SR HDMI
解析度轉換接收器，確保顯示畫面始終保持理想的分辨率。此外，從矩陣切換器插入的 RS‑232
和接收器內置的繼電器控制功能，可通過單根雙絞線傳輸多種信號，大大簡化布線的同時，為投影機和屏幕控制提供了有效的途徑。“
阻燃的外殼是一個重要的優勢，可保護天花板頂部安裝的 XTP 接收器，無需額外的措施。” Jensen
說到。
XTP CrossPoint 1600 可通過同一根雙絞線為 XTP

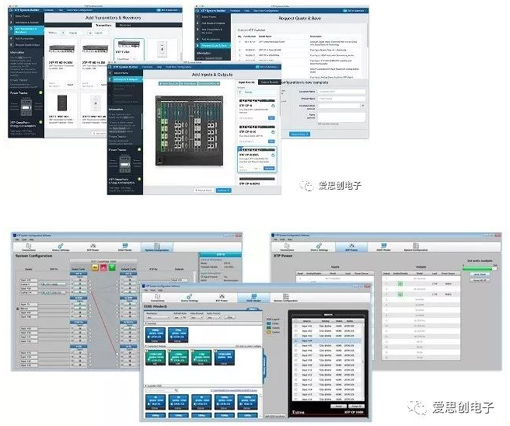

收發器供電，降低了室內對交流電源插座的需求量，大大節約了時間和項目成本。“ 我們使用 Extron
在線工具 XTP 系統配置器來驗證系統設計，以及確認矩陣切換器可為培訓區域內安裝的所有 XTP
發送器和接收器供電。” Hodgson 提到。
便捷的 XTP 系統配置軟件
集成商 Whitlock 使用了 XTP 系統配置軟件來設置 XTP CrossPoint
矩陣切換器。軟件采用圖標式菜單界面，大大簡化了輸入輸出操作管理，以及 EDID 和遠程供電管理。“
XTP
配置軟件讓系統的集成和調試更加的直觀和快捷。我們可以通過筆記本配置和審閱整個系統安裝。”Jensen
說到。
Trimble 的技術支持人員也對嵌入式 Web
界面表示非常的滿意，使用同一軟件對正在運行的系統進行監控、配置控制和遠程管理。“ XTP
軟件可為監控系統提供大量有效數據，即使我之前從未操作過，我也知道如何排除故障。” Trimble
設備工程師 Kim Davidson 提到。
易于使用的 TouchLink 觸摸屏
可分離式區域配備三臺 Extron TLP 350MV TouchLink® 觸摸屏。 8
個定制的背光按鍵分別用來控制系統開啟和關閉，信號源選擇和投影幕控制。信號源的選擇通過 3.5
英寸觸摸屏彩色界面,
便捷的旋鈕可提供精確的音量調節。高效、墻面安裝設計的觸摸屏為這一高使用率的房間增添設計美感的同時，也帶來了便利的整個視音頻系統控制。
Trimble 對 TLP 350MV
觸摸屏的節能特性感到很滿意，特別是自動休眠模式和動態監測器，可在感應到有人靠近時，自動激活觸摸屏界面。Whitlock
反饋說這一完全可配置的設備的設置非常的簡單。墻面安裝式觸摸屏支持以太網供電（PoE），進一步減少了可分離式空間對交流電源插座和網絡接口的需求。
Extron IPCP 505 IP Link®
控制處理器能夠讓用戶從每個觸摸屏都能控制系統。雙向RS‑232
端口可提供雙向同步控制，監控每個房間配置的所有視音頻設備。當單面或兩面隔墻被移開，用于控制中間隔間的觸摸屏將用于控制合并后整個房間的演示內容和聲音控制。這一靈活的特性可支持從分隔的培訓課程到集體會議等各種座席配置。
“ Extron 產品是最理想的選擇，它們可以為我們不同樓層的視音頻系統提供最直觀的控制。”
Hodgson 說到。“ 我們最初的目的就是希望設計一套操作便捷的視音頻系統，TouchLink
觸摸屏讓每個人將關注的焦點放在演示內容，而非實現信息共享所需要的技術。"
成果反饋
根據項目團隊多方的反饋，證明了選擇 Extron
的產品是令終端用戶和集成商雙方都受益的。全新的視音頻系統設計，不僅可在整個大樓內實現統一的操作模式，未來還方便將其擴展至
Trimble 在其他國家的分公司。
“我們深知為 Trimble 視音頻系統選擇的設備是可靠且操作直觀的，同時還可支持未來系統的升級。”
K2 Audio 的 Kevin Hodgson 說到，“ 在全新的大樓內使用 Extron XTP
系統和控制產品無疑是最理想的選擇。”
