由DVI全稱為Digital Visual
Interface，中文名稱為數字視頻接口。它是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同組成DDWG（Digital
Display Working

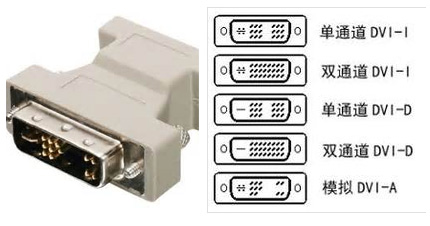

Group，數字顯示工作組）推出的接口標準。DVI接口有DVI-A（12+5）、DVI-D（18+1和24+1）和DVI-I（18+5和24+5）五種不同的接口類型。DVI-A只兼容模擬信號，現在已停用。DVI-D只兼容數字信號，是現在應用最廣泛的DVI接口。DVI-I能夠兼容數字信號和模擬信號，傳統VGA模擬信號可通過比DVI-D接口多出來的4根線傳輸。

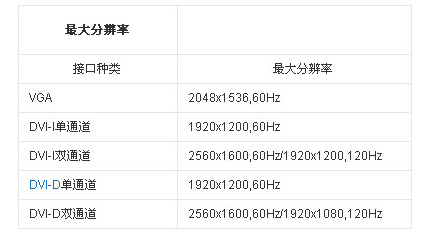

DVI接口在數字信號傳輸時又分為單通道和雙通道兩種傳輸方式。分別對應18針和24針的DVI接口。單通道DVI接口的傳輸速率只有雙通道的一半，為165MHz/s
，最大的分辨率和刷新率只能支持到1920x1200,60hz 。而于雙通道的DVI接口，能支持到2560x1600，60Hz，也可以支持1920x1080，120Hz。
總的來說，如果是1920x1200以內的分辨率，單雙通道的DVI接口兩者輸出的畫質是一樣的。
.

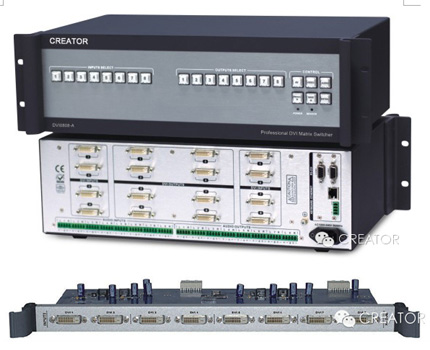

DVI全數字矩陣切換器 Pt-DVI0802/04/08-A
Pt-DVI0802/04/08-A矩陣切換器支持8路音視頻信號輸入，2/4/8路音視頻信號輸出�？蓪⑤斎氲�8路DV全數字視頻信號與立體聲音頻信號同步或異步快速快速切換到一路或多路通道輸出。采用最新DVI全數字接口，使圖像信號可高保真輸出，畫面更加清晰，真實。具有RS-232通訊接口和網絡接口,方便與電腦、遙控系統或各種遠端控制設備連接應用。
CROSS混合插卡矩陣DVI輸入、輸出卡 Xin-DVI8、Xout-DVI8
8路DVI-D母接口，輸出最長距離達7m，可兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；
最大支持分辨率：
HDPC：1920x1200P@60_24bit
HDTV：1920x1080P@60_36bit。 |
|
DVI是基于TMDS(Transition Minimized Differential
Signaling)轉換最小差分信號技術來傳輸數字信號，TMDS運用先進的編碼算法把8bit數據(R、G、B中的每路基色信號)通過最小轉換編碼為10bit數據(包含行場同步信息、時鐘信息、數據DE、糾錯等)，經過DC平衡后，采用差分信號傳輸數據，它和LVDS（低電壓差分信號）、TTL（通過鏡頭）相比有較好的電磁兼容性能，可以用低成本的專用電纜實現長距離、高質量的數字信號傳輸。
數字視頻接口（DVI）是一種國際開放的接口標準，在PC、DVD、高清晰電視（HDTV）、高清晰投影儀等設備上有廣泛的應用。
DVI接口較于VGA接口主要有以下兩方面的優勢：
1、速度快
DVI傳輸?shù)氖菙?shù)字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此減少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，能有效消除拖影現象。而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真。
2、畫面清晰：計算機內部傳輸?shù)氖嵌M制的數字信號，使用VGA接口連接液晶顯示器的話就需要先把信號通過顯卡中的D/A(數字/模擬)轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，這些信號通過模擬信號線傳輸?shù)揭壕?nèi)部還需要相應的A/D(模擬/數字)轉換器將模擬信號再一次轉變成數字信號才能在液晶上顯示出圖像來。在上述的D/A、A/D轉換和信號傳輸過程中不可避免會出現信號的損失和受到干擾，導致圖像出現失真甚至顯示錯誤，而DVI接口無需進行這些轉換，避免了信號的損失，使圖像的清晰度和細節表現力都得到了大大提高。
|
