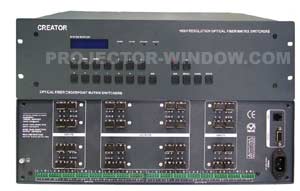

CREATOR OFM0808-A是一款采用光纖傳輸，支持8路音視頻信號輸入/輸出的音視頻矩陣切換器。可將輸入8路光纖信號同步或異步快速切換一路或多路通道輸出。
>> 支持8路光纖信號輸入，8路光纖信號輸出。
>> 光纖輸入。輸出接口采用多模LC型接口。
>> 光模可插撥，用戶可根據需要，更換光模。
>> 音頻型號類型有；立體聲、平衡或非平衡接法。
>> 視頻帶寬：165MHz，數字接口帶寬：1.65GHz。
>> 提供獨立的光纖和音頻平衡/非平衡輸入，輸出端子。
>>
每路光纖分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖象和
聲音信號能高保真輸出。
>> 帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，支持輸入信號狀態
監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入。
>> 具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。
|
|
|
光纖 |
|
中 心 波 長 ： |
850nm |
|
帶 寬 ： |
165MHz，全數字 |
|
最大支持分辨： |
1600X1200@60 |
|
相對噪聲強度： |
116 DB/Hz |
|
回 波 損 耗 ： |
≤ 10dB |
|
最大傳輸廷時： |
5nS(±1nS) |
|
切 換 速 度 ： |
200ns(最長時間) |
|
信 號 類 型 ： |
符合IEEE802.3z中1000BASE_LX光連接規范信號 |
|
光纖輸入 |
|
接 口 ： |
多模LC型接口 |
|
光 纖 類 型 ： |
850nm Multi Mode |
|
光接收靈敏度 ： |
- 23dBm平均光功率@850nm |
|
輸入光調制幅度 ： |
≤ 15μW |
|
建議最大輸入距離： |
小于300米，在1600X1200@60時（推薦使用認證過的光纖專用線材） |
|
光纖輸出 |
|
接 口 ： |
多模LC型接口 |
|
光 纖 類 型 ： |
850nm Multi Mode |
|
發 射 功 率 ： |
-9.5 ～ -3dBm平均光功率@850nm |
|
輸出光調制幅度 ： |
180μW |
|
建議最大輸出距離： |
小于300米，在1600X1200@60時（推薦使用認證過的光纖專用線材） |
|
音頻信號 |
|
輸入/輸出接口 ： |
5位3.8mm帶栓螺絲接口 |
|
增 益： |
0dB |
|
頻 率 響 應： |
20Hz ～
20kHz |
|
總諧波失真+噪聲： |
0.03%@1kHz（額定電壓下） |
|
信 噪 比 (S/N) ： |
> 90dB |
|
立體聲分離度
： |
> 80dB@1kHz |
|
共態抑制比(CMRR)： |
> 75dB@20Hz |
|
信 號 類 型 ： |
立體聲，平衡或非平衡接法 |
|
阻 抗 ： |
輸入：>10kΩ(平衡或/非平衡接法) |
|
輸出 |
50Ω(非平衡接法)，100Ω(平衡接法) |
|
最大輸入電平 ： |
±19.5dBu,(平衡或/非平衡接法) |
|
增 益 誤 差 ： |
±0.1dB |
|
最大輸出電平
： |
+19.5dBu,（平衡或/非平衡接法） |
|
控制種類 |
|
串行控制接口 ： |
RS-232,9-針母 D型 接口 |
|
波特率與協議 ： |
波特率：9600，數據位：8位，停止位：1，無奇偶校驗位 |
|
串行控制口結構： |
2=TX,3=RX,5=GND |
|
以太網控制接口： |
RJ-45母接口（可選控制接口配件） |
|
以太網控制協議： |
TCP/IP |
|
以太網控制速率： |
自適應該10M或100M,全雙工或半雙工 |
|
控 制 程 序 ： |
《SWITCH 2.0》 |
|
規格 |
|
電 源： |
100VAC～240VAC,50/60 Hz國際自適應電源 |
|
溫 度： |
儲存、使用溫度：-20º ～ +70ºC |
|
濕 度： |
儲存、使用濕度：10% ～ 90% |
|
機箱尺寸（mm）： |
480（L）X260（W）X133（H） |
|
產 品 重 量： |
4.5kg |
|
平均故障間隔時間： |
30,000小時 |
|
質 保： |
1年免費保修，終生維護 |
|
