現在的會議廳或報告廳的解決方案大多是采用進口的可編程中控加AV矩陣及RGB矩陣，這樣就造成工程難度復雜、系統穩定性降低、客戶最終預算增加等諸多問題。針對此種情況，愛特爾科技專門推出了雙投影機多媒體會議室的專用控制系統----AT22。
一、會議室對雙投影顯示系統的要求：
| 1、 |
各個位置的觀眾都能夠清楚的觀看演示的內容 |
| 2、 |
會議進程中投影機可以任意顯示不同的內容，起到對比、輔助及協同等作用，以便完整的傳遞信息 |
| 3、 |
控制系統可以對會議室的所有資源和設備統一進行管理和調配 |
| 4、 |
可以同時對雙投影系統進行開/關或?qū)θ我馔队皩?shí)現開/關，操作簡潔明了，一鍵到位 |
| 5、 |
整個系統的電源管理帶時序控制 |

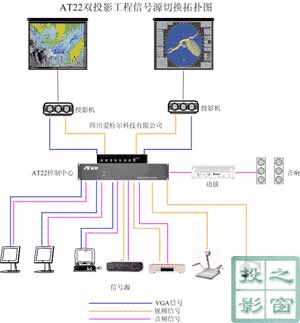

二、雙投影顯示系統組成：
（一）多媒體顯示系統：多媒體顯示系統由2臺高亮度、高分辨率的液晶投影機和2幅電動屏幕構成；完成對各種圖文信息的大屏幕顯示。
* 2臺投影機同時可以任意顯示相同或不同的計算機信號
* 2臺投影機同時可以任意顯示相同或不同的視頻信號
* 可以一臺投影機顯示計算機信號，一臺顯示視頻信號
* 2臺投影機的顯示內容可以同時互換
* 可以分別控制2臺投影機的開關和2幅電動屏幕的升降
（二）A/V系統：A/V系統由3臺計算機、攝像機、DVD、VCR（錄像機）、MD機、實物展臺、調音臺、話筒、功放、音箱、數字硬碟錄像機等A/V設備構成。
（三）環境系統：環境控制由會議室的燈光（包括白熾燈、日光燈）、窗簾等設備構成；完成對整個會議室環境、氣氛的改變，以自動適應當前的需要。
（四）可編程智能中控系統：通過選用愛特智能集中控制系統AT22，充分考慮了雙投影工程的具體需求，用最優的性價比為雙投影工程提供了完美的解決方案。同時AT22也保留了愛特中控強大的圖形化界面編程特性。
三、系統特點：
* 控制接口豐富
滿足雙投影會議室系統的所有控制接口需求。
* 圖形化界面編程
簡潔而強大的圖形化編程界面，任何工程師都可以輕松掌握。
* 程序備份和恢復功能
所有工程的編程設計都可以一鍵備份，在需要時又可以一鍵恢復。工程更加簡單，更換設備或修改系統功能時更加輕松。
* 可以在網上下載不同的程序包。
所有愛特工程師的程序設置都可以輕松為你所用。
* 支持RS232碼庫及紅外碼庫
工程安裝時可以直接調用愛特強大的RS232及紅外碼驅動庫，無須重新輸入RS232碼或?qū)W習紅外碼。使工程更加簡單，更換設備或修改系統功能更加輕松。
* 完全自定義可編程薄膜面板
愛特中控獨有功能。可以根據工程實際解決方案定制面板樣式和具體功能。
四、技術參數：
* 自帶3x2 VGA矩陣
電子切換芯片，300M帶寬，信號無任何衰減。雙投影機可以分別顯示相同或不同的VGA信號。
* 自帶6x2 AV矩陣
視頻帶緩沖，150M帶寬，信號無任何衰減。雙投影機可以分別顯示相同或不同的AV信號。
* 3路RS232控制口
1、2路為雙投影機專用控制口，輕松實現準確控制。
* 提供2路投影機電源延時控制和2路電動屏幕升降口
* 提供3路電源備用控制
* 可以2臺投影機同時開/關或控制其中1臺開/關
* 專用雙投影控制薄膜面板，雙投影系統的操作簡單明了
* 保留了AT4500所有的可編程特性
|
|
五、最終實現功能：
通過安裝愛特中控，客戶能夠?qū)崿F(xiàn)以下對雙投影會議室的輕松管理和控制：
1、多媒體投影系統的控制：
* 通過RS232控制口，同時或分別控制投影機的所有功能，如開/關機、對信號的切換等；并且能夠自動實現復雜的關聯動作，如打開系統時，自動將投影機打開。
* 控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現復雜的聯動動作，如一按面板的系統開按鈕：所有和“系統開”相關的設備都按預先設置好的時序自動進入工作狀態，2電動吊架和2屏幕依次自動下降，投影機自動通電待機，然后投影機打開，第一路電腦信號切出到投影，所有動作一鍵到位。
* AT22是完全可編程的控制系統，在雙投影系統的控制中它能輕松的實現很復雜的控制動作，但操作又簡化到極致的地步。
2、實現A/V系統的控制：
* 實現3臺電腦、攝像機、DVD、 VCR（錄像機）、MD機、實物展臺等節目信號源任意選擇和組合，投出到2臺投影機上，音頻信號自動切到功放上。所有動作一鍵到位。
* 通過主機IR（紅外）控制DVD、錄像機、MD等設備的所有動作，如播放、暫停、停止等功能。
3、 實現環境系統的控制：
* 通過強電模塊對會議室的燈光（包括白熾燈、日光燈）、窗簾等設備進行控制。如果選配調光模塊還可以對燈光的明暗進行控制。
|
